Bild 4: Leuchte stehend auf der Arbeitsebene,
Schirm-Fächer mit Spiegel

Messergebnisse:

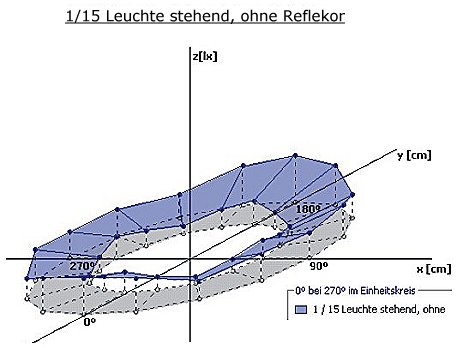

1. Ohne Reflekor:
Die Abschattungen durch das Gehäuse treten generell bei 45°, 135°, 225°, 315° auf.
Die Ausleuchtung entspricht Bild 3 [ohne Reflekor].

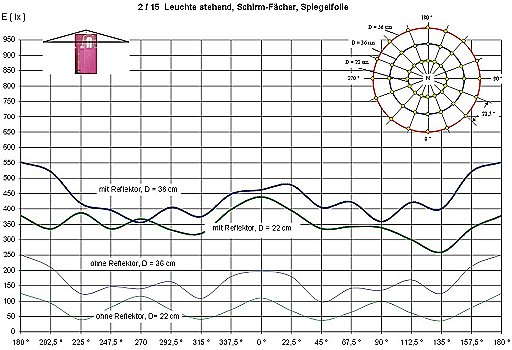

2. Mit Reflekor, Schirm-Facher mit Reflexfolie:

Die Beleuchtungsstärke mit Spiegelfolie wird im Messkreis D = 36 cm im Mittel um den Faktor 2,7 erhöht (visuell 43%). Diese Ausleuchtung ist daher geringer als jene mit Reflexfolie (visuell 51%)

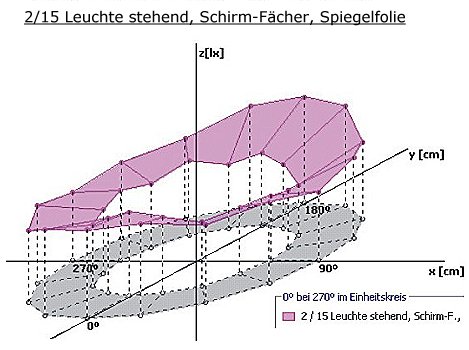

Die räumliche Darstellung der Beleuchtungsebenen zeigt die Verstärkung durch den Reflektor und die dreidimensionale Form der Ausleuchtung.
